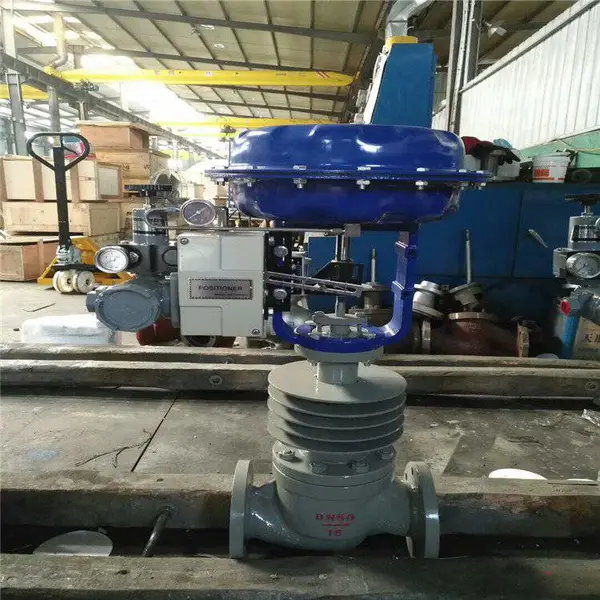

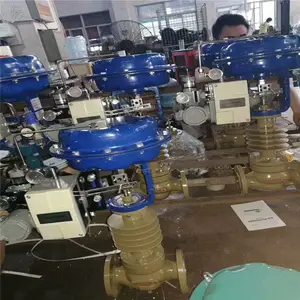

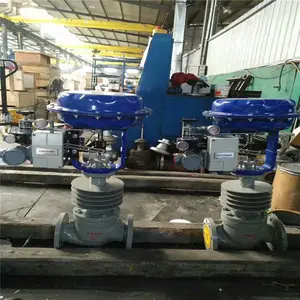

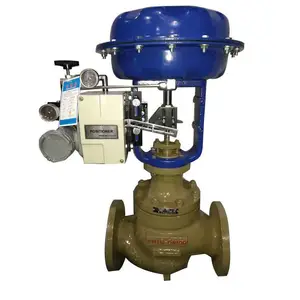

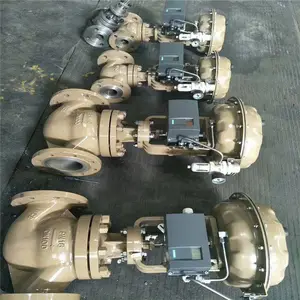

Name: 气动薄膜套筒调节阀 ZJHM-25C 高温蒸汽调节阀 气体调节阀 ZJHM
Brand: 老车工阀门
SKU: 5111037906

永嘉老车工阀门厂入驻平台第8年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 钟先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：各低中高压阀门,电动气动涡轮阀门,铸钢不锈钢阀门,可定做阀门

获取最低报价在线咨询

产品分类

查看全部分类

产品推荐

本页信息为永嘉老车工阀门厂为您提供的"气动薄膜套筒调节阀 ZJHM-25C 高温蒸汽调节阀气体调节阀 ZJHM"产品信息，如您想了解更多关于"气动薄膜套筒调节阀 ZJHM-25C 高温蒸汽调节阀气体调节阀 ZJHM"价格、型号、厂家请联系厂家，或给厂家留言。

获取最低报价 商家收到后会立即联系您

请输入产品标题
请输入采购数量
请输入联系电话信息保护中

同意《服务条款》并允许推荐更多供应商为您服务

立即提交

验证码

看不清？换一张

请输入验证码

确定确定

获取最低报价微信在线

更新时间 : 2025-12-16

产品特性调节	品牌上海钟山泵阀有限公司
型号ZJHM-25C	连接形式法兰
主体材料铸钢	公称通径DN20-400mm
3C阀门类别工业	适用介质水、蒸汽、油品、气体等
密封形式硬密封型	标准国标
外形中型	流动方向双向
驱动方式气动	零部件及配件配件
用途调节	压力环境常压
工作温度常温	类型(通道位置)二通式
规格DN20-400mm

展开

产品名称	气动套筒调节阀
产品型号	ZJHM
公称通径	DN20-400
压力范围	1.0MPa-10.0MPa
阀体材质	铸钢、不锈钢

ZJHM气动套筒单座调节阀产品概述：

ZJHM型气动套筒调节它适用于一般流体介质和工艺条件的生产过程制系统。
本产品气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。

调节机构主要技术参数

公称通径mm	25	40	50	65	80	100	150	200	250	300	350	400
阀座直径mm	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv	直线	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
等***比	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa	0.6 1.6 4.0 6.4
行程mm	16	25	40	60	100
流量特性	直线、等***比、快开型
介质温度℃	-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准	符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式	直通单座铸造球型阀
阀芯材质	1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式	普通式(常温型)、热片式(中温型)、低温型
可调比R	50:1
气源接头	M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

执行机构主要技术参数

型　号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm2	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

性能指标

项目	指标值	项目	指标值
基本误差％	不带定位器	±5.0	始终点偏差％	气关	不带定位器	始点	±5.0
终点	±2.5
带定位器	±1.0	带定位器	始点	±1.0
终点	±1.0
回差％	不带定位器	3.0	气开	不带定位器	始点	±2.5
终点	±5.0
带定位器	1.0	带定位器	始点	±1.0
终点	±1.0
死区％	不带定位器	3.0
带定位器	0.4	允许泄漏量L/h	1×10-3× 阀额定容量
额定行程偏差％	±2.5

注：本产品执行GB/T4213-92***。
允许压差

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径（阀座直径）mm
25	40	50	65	80	100	150	200
气关	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
气开	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

外形尺寸mm

DN	L	H	H1	质量(kg)	φA
PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
25	185	197	210	410	560	50	57	70	20	24	285
40	222	235	251	455	620	65	75	85	26	35
50	254	267	286	457	627	70	82	90	30	40
65	276	292	311	610	790	80	92	100	47	66	360
80	298	317	337	622	807	95	100	107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	650	890	1150	160	170	187	207	175	250
250	730	775	1203	1523	187	202	225	235	350	470	580
300	850	900	1234	1554	220	230	257	265	500	660
