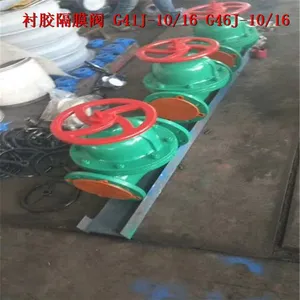

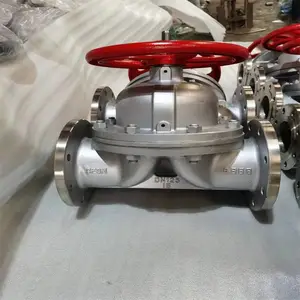

Name: G41J-6P 堰式手动衬胶法兰隔膜阀 G41J 防腐耐酸碱隔膜阀
Brand: 宏杰阀门
SKU: 4476147918

永嘉宏杰阀门厂入驻平台第8年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 黄先生
手机已验证
所在地区：浙江温州
主营产品：球阀,闸阀,耐磨陶瓷阀,非标阀门

获取最低报价在线咨询

产品分类

查看全部分类

产品推荐

本页信息为永嘉宏杰阀门厂为您提供的"G41J-6P 堰式手动衬胶法兰隔膜阀 G41J 防腐耐酸碱隔膜阀"产品信息，如您想了解更多关于"G41J-6P 堰式手动衬胶法兰隔膜阀 G41J 防腐耐酸碱隔膜阀"价格、型号、厂家请联系厂家，或给厂家留言。

获取最低报价 商家收到后会立即联系您

请输入产品标题
请输入采购数量
请输入联系电话信息保护中

同意《服务条款》并允许推荐更多供应商为您服务

立即提交

验证码

看不清？换一张

请输入验证码

确定确定

获取最低报价微信在线

更新时间 : 2023-06-12

品牌上海渤工	型号G41J-6P
材质不锈钢	连接形式法兰
结构形式堰式	订货号022027
货号021318	公称通径DN20-400mm
适用介质各种高腐蚀化学介质	驱动方式手动
压力环境常压	工作温度常温
标准国标	流动方向单向
零部件及配件阀杆	用途截止
类型(通道位置)直通式	规格DN100
是否跨境货源否

展开

产品名称	衬胶隔膜阀	品牌	上海渤工	加工定制	是
型号	G41J-6P	材质	不锈钢	连接形式	法兰
结构形式	堰式	公称通径	DN20-DN400（mm）	适用介质	各种高腐蚀化学介质
驱动方式	手动	压力环境	常压	工作温度	常温
标准	国标	流动方向	单向	零部件及配件	阀杆
用途	截止	类型(通道位置)	直通式	规格	DN100
是否跨境货源	否	包装	木箱

衬胶隔膜阀G41J原理作用：

隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用，适用于有腐蚀性、粘性、浆液介质。注意：隔膜阀不能用于压力较高的场合。

G41J衬胶隔膜阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，采用EPDM橡胶材料制成，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。

衬胶隔膜阀G41J性能特点：

①弹性密封的开闭件，确保没有内漏；
②流线型的流道，使得压力损失小；
③没有填料函，因此没有外漏；
④阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
⑤隔膜可更换，维护费用纸；
⑥衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

衬胶隔膜阀G41J技术参数：

设计标准：GB/T 12239
结构长度：JB1688/GB12221
法兰标准：GB/T4216；JB/T 78
检验试验：GB/T13927

公称压力(MPa)	0.6		1.0
壳体试验压力 PT	0.9		1.5
密封试验压力(液)	0.66		1.1
密封试验压力(气)	0.5-0.7
适用介质	G41W-6/10	G41J-6/10		G41F-6/10
	非腐蚀性流体	一般腐蚀性流体		强腐蚀性流体
适用温度	≤100℃	≤80℃		-50-150℃

衬胶隔膜阀G41J部件材质：

阀体：铸铁、铸钢、球墨铸铁+衬胶
阀盖：铸铁
阀瓣：铸钢
手轮：铸铁
隔膜：天然胶、丁基胶等
阀杆：2Cr13

衬胶隔膜阀G41J外形尺寸：

DN	L	D	D1	D2	z-d	f	b	H	H1	DO	Wt(kg)
15	125	80	55	40	4-12	2	12	116	126	100	2.8
20	135	90	65	50	4-12	2	14	116	126	100	3
25	145	100	75	60	4-12	2	14	127	140	140	4.5
32	160	120	90	70	4-14	3	16	132	149	140	6.5
40	180	130	100	80	4-14	3	16	155	175	160	8
50	210	140	110	90	4-14	3	16	162	188	160	10
65	250	160	130	110	4-14	3	16	196	230	200	16
80	300	185	150	125	4-18	3	18	220	262	240	21
100	350	205	170	145	4-18	3	18	272	325	240	30
125	400	235	200	175	8-18	3	20	332	397	280	52
150	460	260	225	200	8-18	3	20	372	450	320	70
200	570	315	280	255	8-18	3	22	496	600	360	112
250	680	370	335	310	12-18	4	24	570	700	400	220
