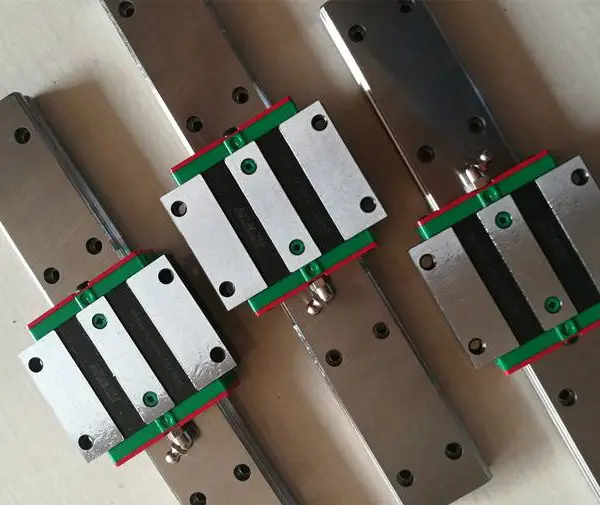

| 品牌HIWIN/上银 | 型号WEW50CC |
| 种类滚动导轨 | 滑行轨迹直线导轨 |
| 订货号WEW50CC | 货号WEW50CC |
| 滑轨宽度90 | 滑块个数2 |
| 额定动载荷61.52 | 材质 钢 |
| 额定静载荷91.7 | 精度等级H |
| 固定螺栓尺寸8mm | 允许静力矩4.03kn·m |
| 滑块固定方式上下锁式 | 滑轨长度400 |
| 是否跨境货源否 |
面议
￥158.00
面议
￥1000.00
| 品牌HIWIN/上银 | 型号WEW50CC |
| 种类滚动导轨 | 滑行轨迹直线导轨 |
| 订货号WEW50CC | 货号WEW50CC |
| 滑轨宽度90 | 滑块个数2 |
| 额定动载荷61.52 | 材质 钢 |
| 额定静载荷91.7 | 精度等级H |
| 固定螺栓尺寸8mm | 允许静力矩4.03kn·m |
| 滑块固定方式上下锁式 | 滑轨长度400 |
| 是否跨境货源否 |
HIWIN直线导轨选用准则：
1.使用条件设定
○ 应用之设备 ○ 行程
○ 内空进之限制 ○ 运行速度、加速度
○ 精度之要求 ○ 使用频率
○ 刚性之要求 ○ 使用环境
○ 负荷方式 ○ 要求寿命年限
2.台湾上银直线导轨各系列的应用
○ HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
○ EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
○ MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
3.选用精度等级
○ C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
○ 依经验选用
○ 负荷状态
○ 若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，如螺杆
5外径为35mm则选用HG35规格5.计算滑块大负荷
○ 参照负荷计算例计算单个滑块大等效负荷
○ 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
○ 依刚性要求及安装面精度选用
7.确认刚性
○ 参照刚性表计算变形量 提高预压力，加大选用尺寸或滑块数以提高刚性
8.计算使用寿命
○ 依使用速度、频率计算寿命距离要求 依寿命公式计算选定直线导轨之寿命距离
9.润滑选用
○ 润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
直线导轨选用完成。
（1）基本动额定负荷（C）的定义
基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的大负荷，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。
上银直线导轨寿命：
1.寿命
当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。
2.额定寿命
直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。
3.寿命的计算
直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
4.寿命系数
（1）硬度系数（fh）
直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。
HIWIN出场之直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。
WE系列特点
WE系列采用四列式钢珠承受负荷及45度接触角度的设计，具备四方向等负载特色及自动调心的功能，可吸收安装面的组装误差，达到高精度的诉求。同时，增大滑轨宽度及降低组合高度，实现超高扭转阻抗，在工作环境有空间需求限制时或超高扭矩负荷下，可采用单轴的方式使用。
应用：
精密量测仪器设备
半导体设备
塑料瓶拉吹设备
单轴机器人机械手臂
自动化设备
运输设备
可单轴承受力矩的设备
上银直线导轨是台湾上银科技股份有限公司生产的。上银科技1989年成立至今，为台湾比较大之机械厂商，亦为全球线性传动***，於2009年6月完成股本大众化目标，正式於台湾证券交易所挂牌上市。自行研发的产品从大型到微型的滚珠螺杆、线性滑轨、工业机器人等，广泛使用在生技医疗、半导体、光电、3C、自动化、精密工具机、节能、交通…等产业，打破日、德长年垄断的精密机械市场。目前已在台中设有四厂区、云林设有一厂区，嘉义新厂区亦在筹设中，其中座落在台中市精密科技园区的营运总部及新厂正陆续兴建及完工启用。
上银直线导轨系列有八种，分别是HG系列、EG系列、MG系列、RG系列、E2系列、Q1系列（QE.QH系列静音式上银直线导轨）、WE系列、PG系列。台湾上银增加的不只是产品，更是品质的提升以及服务的规范化以及销售渠道的增加，在自动化领域中，客户需求的不再是价格，更是适合的产品和周到的售后市场，这也是上银导轨在国内一直占据主导地位的原因。台湾上银一直为客户找到更为适合的产品而服务着。
