| 产品特性阻燃抗震 | 是否进口否 |
| 产地北京 | 品牌昆仑海岸 |
| 型号JWSK-16AC | 类型温湿度变送器 |
| 温度测量范围-40-80℃ | 湿度测量精度0-***RH |
| 加工定制否 | 精度等级0.2 |
| 分辨率1000ppm | 尺寸105*105mm |
| 重量0.5kg | 适用范围气体 |
| 材质ABS | 湿度测量范围0-***RH |
| 温度测量精度-40-80℃ | 温度分辨率0.01℃ |
| 湿度分辨率0.1RH | 温度测量误差0.2℃ |
| 湿度测量误差2%RH | 使用电池24VDC |

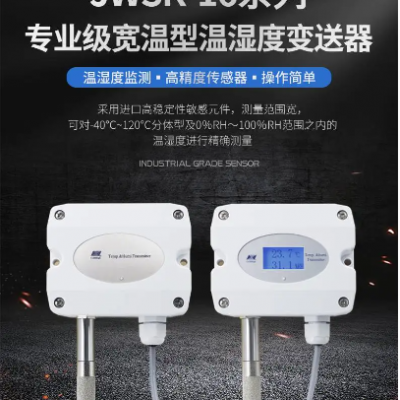

一.用 途
***宽温型温湿度变送器的传感器采用进口高稳定性敏感元件，探测范围宽，可对-40℃~120℃及 0％RH～100％RH 范围之内的温湿度进行***测量，主电路宽范围温度补偿，增加大数据网格化******技术优化性能，产品工作***，探头抗结露。适合于所有温湿度监测场所，尤其针对轨道交通测量领域。
准确度高，低漂移，响应时间快
精研工业设计，全防护 IP65
符合 UL94V-0 防火标准，高等级抗振功能
使用寿命长，工业级抗干扰能力
安装方便，可现场修正参数设置
***的过滤器的设计，可以***减小风
速对测量的误差，延长探头的使用寿命
CE认证
二.技术参数
供 电：电流输出型 DC 24V（22V～26V）
电压输出型 DC 24V（12V～24V）
网络输出型 DC 24V（12V～24V）
功 耗：电流输出≤1.2W
电压输出≤0.48W
网络输出≤0.48W
带显示增加 0.12W
量 程：湿度：0％RH～100％RH □
温度：-40℃～120℃（具体量程见产品标签）
A级准确度：湿度±2％RH (5％RH～95％RH,25℃)
温度±0.5℃（25℃）
B级准确度：湿度±3％RH (5％RH～95％RH,25℃)
温度±0.5℃（25℃）
电路工作温度：-20℃～60℃
探头工作温度：-40℃～120℃
长期稳定性：湿度：≤1%RH/y
温度：≤0.1℃/y
响应时间：湿度：≤4s（1m/s 风速）
温度：≤15s（1m/s 风速）
输出信号：电流型：4mA～20 mA
电压型：0V～5V/0V～10V
网络型：RS485/RS232
安装方式：壁挂式：固定墙面
分体式：法兰或螺纹安装
管道式：法兰或螺纹安装
外壳材质：ABS PA76***，符合 UL94V-0 防火标准
产品重量：ABS 壁挂型 约 210g，金属壁挂型 约255g
ABS 管道型 约 240g，金属管道型 约460g
三.外形、接线
外形尺寸：105mm×82mm×40mm（不含探头部分）
2．壁挂式
W 型（ABS）
W6 型（金属）
选型：
接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）
V+： 红色（电源+） V-: 黑色(电源-)
T+: 黄色（温度电流或电压输出）
H+：蓝色（湿度电流或电压输出）
注：电流型：JWSK-16ACXX
电压型：JWSK-16VBXX JWSK-16VCXX
V+：红色（电源+） V-：黑色(电源-)
TX/A+：黄色（RS485 的信号正 A / RS232 的接收端）
RX/B-：蓝色（RS485 的信号负 B / RS232 的发送端）
注：RS485：JWSK-16W1XX
RS232：JWSK-16W2XX
DB9 端子输出定义如下：
2 脚: TX/A+ --黄色
3 脚: RX/B- --蓝色
5 脚: V- --黑色
RS232 接线图
四.安 装
安装步骤：
1、壁挂型时：变送器两侧有 2 个φ4 的安装孔，用标配的膨胀螺钉和螺钉将其固定于墙面。
安装位置：
1、变送器应尽量垂直放置，***安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；
2、安装高度为人体坐高或主要要求测量的环境区域。
安装注意事项：
1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。
五.使 用
1、电流或电压信号输出：仔细检查，确保接线正确后，接通 DC 24V，用万用表测量时就会输出对应的电流或电压值。
2、网络输出型：仔细检查，确保接线正确后，通过RS485转换模块（485 输出）或者直接（232输出）连接PC机RS232串口，
接通DC24V或12V电源，可通过测试软件查看温湿度值。（详见本产品通讯协议V1.0）
3、如想拆卸变送器，必须先断开电源，然后进行拆卸。
4、此变送器为室内型，变送器内部避免有水进入，以免造成损坏。
5、带液晶显示的变送器，通电，可直接观察显示是否正确。
六.注意事项
1、使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。
2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。
4、本产品是电子产品，报废会产生环境污染，报废时应遵循国家电子器件报废相关标准。
七、保 养
1、变送器长时间使用会产生偏移，为***测量准确度，每年校准 1 次。
2、如传感器过滤器为金属材质，可在使用 2～3 个月后拆卸，对过滤网进行清洗，使测量环境流通正常。
八、运输、存储
1、变送器尽量避免震动，轻拿轻放。
2、长时间存储条件：10℃～40℃；20％RH～50％RH。
九、开箱检查
1、打开包装后，检查变送器外观是否完好。
2、变送器 1 支，说明书 1 份，合格证 1 张，涨塞 2个，螺钉 2 个，（网络型的产品还配有短路帽2个）。
十、故障分析与排除
1、模拟输出时，如变送器输出为 0，或输出值不在量程之内，请检查接线是否正确，是否牢固。
2、网络输出时，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确
（波特率，数据位，停止位校验方式，流量控制）。 产品出厂默认为：9600，8，1，n，无。
3、如不是上述原因，请与厂家联系。
