| 产品特性防护型 | 是否进口否 |
| 产地北京 | 加工定制否 |
| 品牌昆仑海岸 | 型号JYB-KO-PAGZG |
| 测量范围0-16000kPa | 精度等级0.1 |
| 适用范围水、液体 |

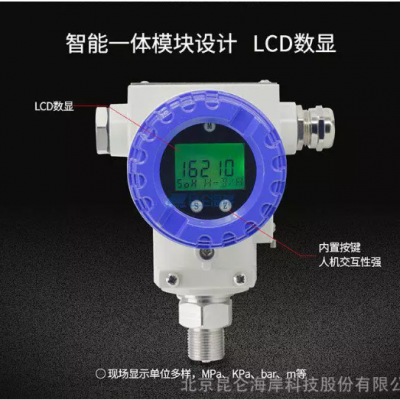

一．产品特点 JYB-KO-PAGZG防护隔膜泥浆高精度抗干扰三级压力变送器
·防护型外壳设计，可配现场显示模块。
·干扰能力强，符合国家电磁兼容EMC三级标准。
·本产品由电路板、传感器等重要部件组成。
二．主要用途
适用于工业现场过程控制压力的测量。
三．技术说明
主要参数：
1、输出形式:4mA～20mA (可选显示）□0mA～10mA
□0V～5V □RS232 □RS485 □HART协议
2、供电电源：DC 24V（12V～32V）
3、量程范围：
扩散硅传感器 (***小量程5kPa）
□ 量程(0～100)MPa内 0.5级
□ 量程(0～5)MPa内 0.2级
陶瓷传感器 (***小量程160kPa）
□ 量程0MPa～20MPa内 0.5级
4、准确度等级: □0.5级 □0.2级
5、介质温度：－30℃～85℃
6、环境温度：－20℃～85℃
7、响应时间：≤50ms
8、负载能力(DC24V)：电流型≤500Ω（不带显示）
电流型≤250Ω（带显示） 电压型≧3kΩ
9、可重复性：±0.1％F·S
10、年长期稳定性：±0.1％F·S
11、非线性：±0.2％F·S
12、热力零点每度温漂：±0.02％F·S
13、过载压力：2倍量程
14、电气连接：接线端子
15、测量介质: 油、水、气体及其他与316不锈钢兼容质。
16、外部零件材料：普通不锈钢/316L不锈钢
17、壳体材料：铸铝外壳
18、防护等级：IP65
19、产品重量：约1150g
工作条件：
避免安装在机械振动和较强电磁干扰的环境下。
四．安 装 JYB-KO-PAGZG扩散硅压力变送器传感器1.6mpa恒压供水压液压4-20mA
1. ***变送器垂直于地面安装，安装过程中应使用扳手从变送器底部的六方螺帽处将变送器拧紧，避免直接旋动变送器上部；
2. 当测量变化速度较快的压力时，应当在变送器和被测介质的连接出口处加装压力缓冲装置，以避免瞬间的脉冲高压直接冲击变送器的测量元件，导致变送器失效。
五．接 线（本接线图为示意图，现场接线以产品实物为准）
二线制电流输出接线图(JYB-KG-PA***)
1: 供电正 2: 电流输出 4：屏蔽地
三线制电流输出接线图（JYB-KG-PA1***）
1: 供电正 2: 供电负 3：电流输出 4：屏蔽地
RS485输出 RS232输出
网络型输出接线示意图 （JYB-KO-PW**）
1: 供电正 3：A端（RS485)或TX(RS232)
2: 供电负 4：B端（RS485)或RX(RS232)
请注意在安装变送器时，***的线缆应不低于变送器的防护等级，同时为***IP65的防护等级应***直径为6mm～8mm的线缆。
线缆应参照接线图正确连接，如使用屏蔽线缆应将屏蔽层接至壳体内的接地端，并***可靠连接。同时外壳表面的接地端应与大地可靠连接。
六．试运行
为确保变送器能够稳定准确的正常工作，测试压力前应通电预热15min。
在压力测量过程中，应缓慢加压和卸压，避免瞬间加至高压或降至低压。
七．安全说明
安装过程中应确保变送器拧紧牢固，方可加压测量；拆卸前应断开电源并确保关掉被测介质的阀门使压力降至常压，方可拆卸，以免介质喷出发生事故。
本产品非防爆，在防爆区使用会引起严重的人身伤害和重大的物质损失。
八．产品维修和故障排除
如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：
·现场环境描述；
·故障现象；
·测量介质以及其物理化学性质描述；
当变送器需要维修或校准时，请在寄回前务必把残余的
介质清理干净，特别是对人身健康有害的物质，如腐蚀
性，有毒的，致癌的或具有辐射性的物质。
常见故障分析与排除
故障现象 原因分析 排除方法
变送器无显示或无输出信号 变送器未供电
接线错误 给变送器按接线图正确供电
在压力恒定时显示或输出不规则跳变 变送器外壳接地端未接地
现场射频干扰较强
未使用屏蔽线缆 使用屏蔽线缆且屏蔽层接地
变送器外壳接地端与大地可靠连接
变送器未接压力但显示不是0KPa或不是其对应输出值 变送器未工作在其要求的环境下 将变送器移到规定的环境下工作或采取措施使环境符合要求
变送器显示或输出与测量压力不符 供电电压不正确
外接负载过大 使供电电压为DC 24V
调整外接负载
若故障现象不属上述范围，请与我公司售后服务取得联系。
九．产品保养 北京昆仑海岸扩散硅压力变送器传感器1.6mpa恒压供水压液压4-20mA带数显***
只能使用中性的试剂清洗变送器，避免使用带有腐蚀性的 试剂清洗，如酸、碱性溶剂，家用洗涤剂等。
变送器属于***仪器，应存放在干燥通风的室内环境，避免阳光直晒。
十.注意事项
1.当收到产品时请检查包装是否完好，并核对变送器型号
和类号是否与您选购的产品相符；
2.确认电源输出电压是否正确；电源的正、负与产品的正、
负接线对应；压力源压力在该产品的量程范围内；
3.请保存好检定证书和合格证，维修时随同产品一同返回。
注：网络型通讯协议见《网络压力液位通讯协议附件》
